型号XW-GP100

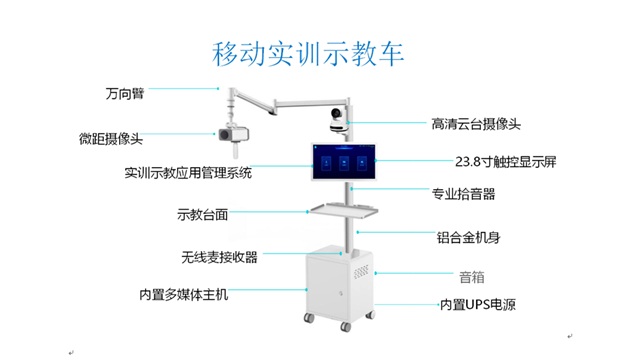

一、      移动实训示教车硬件介绍

1.1 系统拓扑图

1.2 规格参数

一 .整车结构：

1.  整车采用一体化.模块化设计，方便扩充功能组件，方便安装.使用，维护。

2.立柱采用钣金结构，表面防刮防锈处理。

3.车体底部采用四脚设计，加厚钢板配重，配套脚轮采用静音轮设计，带脚刹装置。

4.整车可以满足15度倾斜测试，30kg的行走测试。

5.立柱附带显示器固定架Vesa接口, 可以左右进行20度的摆动。

6.车体附带人工学把手与台面板一体化，可放置鼠标键盘等物品。

7.车体转臂水平360度旋转，双节多方位调节，垂直60度调节，转臂托架可对接多种摄像机固定接口。

8.转臂活动关节带阻尼装置，配合气压活动臂，支持任意角度拉动，悬停，单手轻松操作。

9.整车隐藏式走线设计，整体干净整洁。

10.搭配单屏显示器支架，可支持上下左右活动调节。

11.车体箱体采用多功能箱体，配电源开关，电量显示屏，预留HDMI/网络输出接口。

二．电源系统：

1.专业电源供电系统，采用磷酸铁锂电芯，采用双保护电源模块。

2.电池容量最大80AH。

3.液晶电量显示设备，可切换不同显示模式

4.输出方式是220V电压；

5.快速充电方式，5-6小时充满，充放电寿命达1000次

三．录播管理软件系统

1.支持智能绑定所有在线的示教投屏终端，并支持显示各示教投屏终端的画面；

2.支持多个示教投屏终端的投屏画面分别选取切换显示；

3.支持多个示教投屏终端的列表显示；

4.支持通过选取投屏终端，对指定终端进行全屏显示投屏画面；

5.支持对视频流的转码，显示效果无卡顿，延时不超过1S；

6.支持对示教投屏终端的显示画面进行录制，录制开始时间和录制结束时间可由操作者进行控制；

7. 支持对示教投屏终端进行编号或命名，支持通过编号或命名搜索对应的示教投屏终端画面；

8.支持批量启动或停止多个示教投屏终端的录制，并支持对视频进行定制化标签，支持通过标签筛选视频；

9.支持通过录制开始时间.录制结束时间以及设备编号或设备名称等条件联合搜索对应的示教投屏录制视频。

四．摄像系统

（一）4K超高清术野摄像机：

1.Sensor：8MP，1/2.8 840万像素；

2.光学变倍：12X；20X；

3.水平视场角：72.8°~6.8°； 61.2°~3.38°；

4.垂直视场角： 44.1°~3.8°； 35.3°~1.90°；

5. 对焦方式：支持自动,手动，一键式；

6.白平衡：支持自动, 室内, 室外, 一键式, 手动, 指定色温；

7.背光补偿：支持；

8.HDR：支持；

9.数字降噪：2D/3D数字降噪，可设置范围为0~9；

10．信噪比：≥55dB；

11.抗闪烁：支持；

12.电子快门：1/30s~1/10000s

13.最低照度：0.5Lux

14.图像冻结：支持

15.图像翻转：支持水平和垂直翻转

16.预置位：支持不少于255个预置位

17.编码协议：H.264/H.265/MJPEG

18.264编码制式：Main profile,High profile

19.视频码率：32kbps~102400kbps

20.支持码流：支持双码流，可独立配置

21.主码流：3840x2160P,2560x1440,1920x1080P,1280x720P,1024x576P，960x540P,640x360P,320x180P

22.辅码流：1280x720P,1024x576P，960x540P,640x360P,320x180P

23.帧率：50Hz: 1fps~50fps, 60Hz:1fps~60fps

24.码率控制：CBR/VBR

25.音频开关：支持

26.编码协议：支持AAC.G.711a

27.采样率：48KHz

28.音频码率：48Kbps,64Kbps,96Kbps,128Kbps

29.数字降噪：支持

30.音量设置：支持音量设置

31.支持协议：支持TCP/IP,HTTP,RTSP,RTMP/RTMPS,SRT,Onvif,GB-28181，DHCP,NDI|HX2,组播等

（二）云台追踪摄像机

1．视频信号系统：支持1080P60，1080P59.94，1080P50，1080I60，1080I59.94，1080I50，1080P30，1080P29.97，1080P25，720P60，720P59.94，720P50

2．传感器类型：1/2.8英寸, CMOS, 有效像素：207万

3．扫描方式：逐行

4．镜头：12x, f3.5mm ~ 42.3mm, F1.8 ~ F2.8

5．最低照度：0.5Lux @ (F1.8, AGC ON)

6．电子快门：1/30s ~ 1/10000s

7．白平衡：支持自动, 手动,一键式,指定色温,室内,室外

8．数字降噪：支持2D, 3D数字降噪

9．背光补偿：支持

10．信噪比：≥55dB

11．水平视场角：72.5°~6.9°

12．垂直视场角：44.8°~3.9°

13．水平转动范围：±170°

14．垂直转动范围： -30°~+90°

15．水平转动速度范围：1.7°~ 100°/s

16．垂直转动速度范围：1.7°~69.9°/s

17．水平.垂直翻转：支持

18．图像冻结：支持

19．预置位数量：255

20．预置位精度：0.1°

五、显示控制系统

1.分辨率1920*1080；

2.支持触屏功能；

3.显示尺寸23.8英寸。
